27 de junho de 2017

Exame Geometria Descritiva 2017 - Questão 1

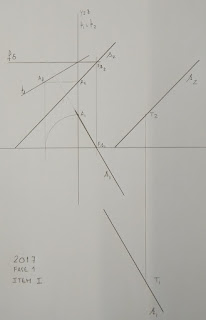

1. Represente as projeções da reta r, paralela a um plano de rampa δ.

Dados:
- o plano δ contém a reta de perfil p;

- a reta p contém o ponto A (0; –2; 4) e define um ângulo de 30º com o Plano Horizontal de Projeção;

- o traço horizontal da reta p tem afastamento negativo;

- a reta r contém o ponto T (–4; 8; 2);

- a projeção horizontal da reta r define um ângulo de 60º, de abertura para a direita, com o eixo x.

Sem comentários:
