23 de junho de 2010

Questão 4 - Proposta de Resolução Exame 2010

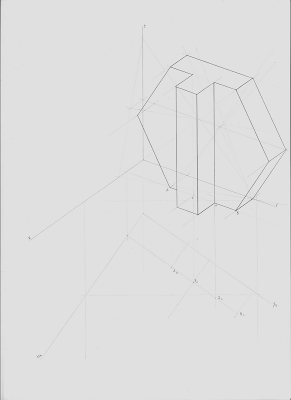

Construa uma representação axonométrica ortogonal de uma forma tridimensional composta por doisprismas regulares, de acordo com os dados abaixo apresentados.


Ponha em destaque, no desenho final, apenas o traçado das linhas visíveis do sólido resultante.
Sistema axonométrico: – dimetria:
a projecção axonométrica do eixo x faz ângulos de 125º com a dos eixos y e z.
Nota – Considere os eixos orientados em sentido directo: o eixo z, vertical, orientado positivamente, de baixo para cima, e o eixo x, orientado positivamente da direita para a esquerda.




Prisma hexagonal regular:
– duas faces são horizontais;
– a face de menor cota está contida no plano coordenado horizontal xy;
– o ponto A com 2 de abcissa e 4 de afastamento e o ponto B com 2 de abcissa e 10 de afastamento definem uma aresta dessa face;
– uma das bases está contida no plano coordenado de perfil yz.


Prisma quadrangular regular:
– uma base está contida no plano coordenado horizontal xy;
– o ponto P com 2 de abcissa e 6 de afastamento e o ponto Q com 2 de abcissa e 8 de afastamento definem a aresta de menor abcissa dessa base;
– a outra base está contida no plano da face de maior cota do prisma hexagonal.
